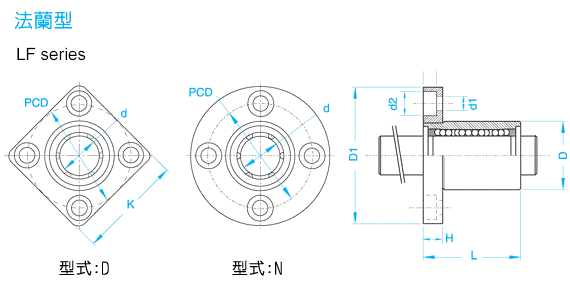

法蘭型 (LF Series)
|
型號.
|
尺寸表
|
||||||||||||
|
d
|
D
|
公差
(μm) |
L
|
公差
(μm) |
D1
|
公差
(μm) |
H
|
PCD
|
K
|
d1
|
d2
|
h
|
|
|
LF6UU
|
6
|
12
|
0-11
|
19
|
0 - 20
|
28
|
0 - 0.2
|
5
|
20
|
22
|
3.4
|
6.5
|
3.3
|
|
LF8UU
|
8
|
15
|
0 - 13
|
24
|
0 - 20
|
32
|
0 - 0.2
|
5
|
24
|
25
|
3.4
|
6.5
|
3.3
|
|
LF10UU
|
10
|
19
|
0 - 13
|
29
|
0 - 20
|
40
|
0 - 0.2
|
6
|
29
|
30
|
4.5
|
8
|
4.4
|
|
LF12UU
|
12
|
21
|
0 - 13
|
30
|
0 - 20
|
42
|
0 - 0.2
|
6
|
32
|
32
|
4.5
|
8
|
4.4
|
|
LF16UU
|
16
|
28
|
0 - 16
|
37
|
0 - 20
|
48
|
0 - 0.2
|
6
|
38
|
37
|
4.5
|
8
|
4.4
|
|
LF20UU
|
20
|
32
|
0 - 16
|
42
|
0 - 20
|
54
|
0 - 0.2
|
8
|
43
|
42
|
5.5
|
9.5
|
5.4
|
|
LF25UU
|
25
|
40
|
0 - 16
|
59
|
0 - 20
|
62
|
0 - 0.2
|
8
|
51
|
50
|
5.5
|
9.5
|
5.4
|
|
LF30UU
|
30
|
45
|
0 - 16
|
64
|
0 - 20
|
74
|
0 - 0.2
|
10
|
60
|
58
|
6.6
|
11
|
6.5
|
|
LF40UU
|
40
|
60
|
0 - 19
|
80
|
0 - 30
|
96
|
0 - 0.3
|
13
|
78
|
75
|
9
|
14
|
8.6
|
|
LF50UU
|
50
|
80
|
0 - 19
|
100
|
0 - 30
|
116
|
0 - 0.3
|
13
|
98
|
92
|
9
|
14
|
8.6
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
備註 : UU-軸端油封
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
